下列發動機型號視圖顯示了 C13 發電機組的典型特征。 操作員應熟悉這些裝置的位置。 由于具體應用不同,您的發動機可能看起來與圖中所示有所差異。

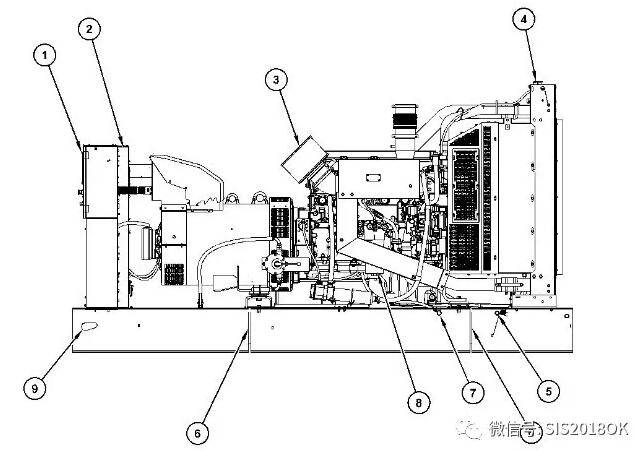

右側視圖
(1) 控制面板
(2) 斷路器盒
(3) 空氣濾清器
(4) 散熱器蓋
(5) 發動機冷卻液排放
(6) 發電機組起吊點
(7) 發動機機油排放
(8) 發動機機油濾清器
(9) 后拖曳點

左側視圖
(10) 加油口
(11) 發動機機油油位表(油尺)
(12) 燃油細濾器
(13) 燃油濾清器/油水分離器
(14) 燃油加注管
